Actionneurs électriques intelligents sans fil

Modèle

TCR-R/ TCN-R

Couple

10 Nm/20 Nm/50 Nm/80 Nm/110 Nm/200 Nm/400 Nm

Tension nominale

AC/DC 24 V, AC/DC 95-265 V

Angle de rotation

90°/180°/270°

Durée d'exécution

1s-25s

Classe de protection

IP67 ou type F

Matériau du boîtier

Alliage PC/ABS/aluminium moulé sous pression

Température ambiante

-15℃-45℃ (Plastique) -15℃-60℃ (Métal)

Commande manuelle

Embrayage/Clé hexagonale/Bouton

Indicateur de position

Indicateur mécanique ou indicateur OLED

Arbre de sortie

Octogone féminin ou carré masculin

Type de vanne

vannes à bille à 2 et 3 voies et vannes papillon

Bande de communication

RF433/868M/915MHZ/B5/B8/LTE

Mode sans fil

OCEAN/LORA/NBIOT/4G_CAT1

Distance de communication

10-200 m / 0-3 km (sans abri) / Illimité

Fonctions disponibles

Interrupteur à grande vitesse, type à sécurité intégrée, résistance anti-condensation, alarme de défaut
    Contactez-nous Instructions de téléchargement

    Produit Paramètres

    Série R
    Série RH
    Série R-KT

    Modèle

    Tension

    Couple

    Pouvoir

    Temps

    Photo physique

    TCR-01R

    AC/DC 24 V

    10 Nm

    12W

    5s

    		 01R

    AC/DC 95-265 V

    TCR/TCN-02R

    AC/DC 24 V

    20 Nm

    15W

    10s

    		 02R

    AC/DC 95-265 V

    TCR/TCN-05R

    AC/DC 24 V

    50 Nm

    25W

    12s

    		 05R

    AC/DC 95-265 V

    TCR/TCN-08R

    AC/DC 24 V

    80 Nm

    60W

    10s

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11R

    AC/DC 24 V

    110 Nm

    100 W

    10s

    		 08R

    AC/DC 95-265 V

    TCR-20R

    AC/DC 24 V

    200 Nm

    50W

    25 secondes

    		 20R

    AC/DC 95-265 V

    TCR-40R

    AC/DC 24 V

    400 Nm

    80W

    25 secondes

    		 20R

    AC/DC 95-265 V

    Modèle

    Tension

    Couple

    Pouvoir

    Temps

    Photo physique

    TCR-01RH

    AC/DC 24 V

    6 Nm

    24W

    2s

    		 01R

    TCR/TCN-02RH

    AC/DC 24 V

    20 Nm

    85W

    1s

    		 02R

    AC/DC 24 V

    15 Nm

    25W

    6s

    AC/DC 95-265 V

    TCR/TCN-05RH

    AC/DC 24 V

    50 Nm

    40W

    5s

    		 05R

    AC/DC 95-265 V

    TCR/TCN-08RH

    AC/DC 24 V

    80 Nm

    60W

    5s

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11RH

    AC/DC 24 V

    110 Nm

    100 W

    5s

    		 08R

    AC/DC 95-265 V

    TCR-20RH

    AC/DC 24 V

    200 Nm

    100 W

    15 secondes

    		 20R

    AC/DC 95-265 V

    TCR-40RH

    AC/DC 24 V

    400 Nm

    120 W

    15 secondes

    		 20R

    AC/DC 95-265 V

    Modèle

    Tension

    Couple

    Pouvoir

    Temps

    		 Photo physique

    TCR-01R-KT

    AC/DC 24 V

    6 Nm

    18W

    5s

    		 01R

    AC/DC 95-265 V

    TCR/TCN-02R-KT

    AC/DC 24 V

    20 Nm

    36W

    10s

    		 02R

    AC/DC 95-265 V

    TCR/TCN-06R-KT

    AC/DC 24 V

    50 Nm

    40W

    12s

    		 05R

    AC/DC 95-265 V

    TCR/TCN-08R-KT

    AC/DC 24 V

    80 Nm

    60W

    10s

    		 08R

    AC/DC 95-265 V

    TCR/TCN-11R-KT

    AC/DC 24 V

    110 Nm

    100 W

    10s

    		 08R

    AC/DC 95-265 V

    TCR-20R

    AC/DC 24 V

    200 Nm

    50W

    25 secondes

    		 20R

    AC/DC 95-265 V

    TCR-40R

    AC/DC 24 V

    400 Nm

    80W

    25 secondes

    		 20R

    AC/DC 95-265 V

    Instructions de câblage

    schéma de câblage
    Terminal de test

    Instructions de contrôle

    Lorsque vous appuyez SW1Le contrôleur enverra un code de commande d'activation de la vanne, puis affichera la commande envoyée et le message reçu.

    Lorsque vous appuyez SW2Le contrôleur enverra un code de commande de fermeture de la vanne, puis affichera la commande envoyée et le message reçu.

    Note 1 : L'identifiant de l'actionneur doit être défini sur le contrôleur via le menu OLED avant utilisation.
    Ce mode convient à la commande d'un seul actionneur.

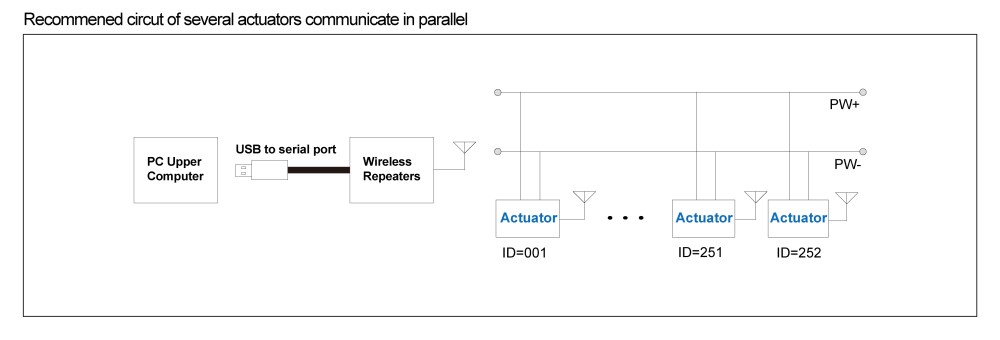

    Note 2 : Pour contrôler plusieurs actionneurs, connectez le contrôleur à un PC via l'interface USB-série intégrée et installez le pilote correspondant. Une fois l'installation terminée, les commandes peuvent être envoyées depuis le PC via l'interface série. La communication est compatible Modbus. Pour plus d'informations, veuillez consulter le protocole Modbus.

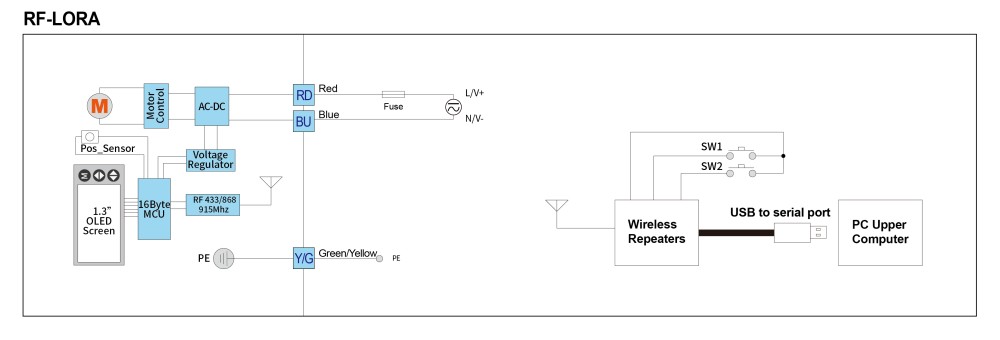

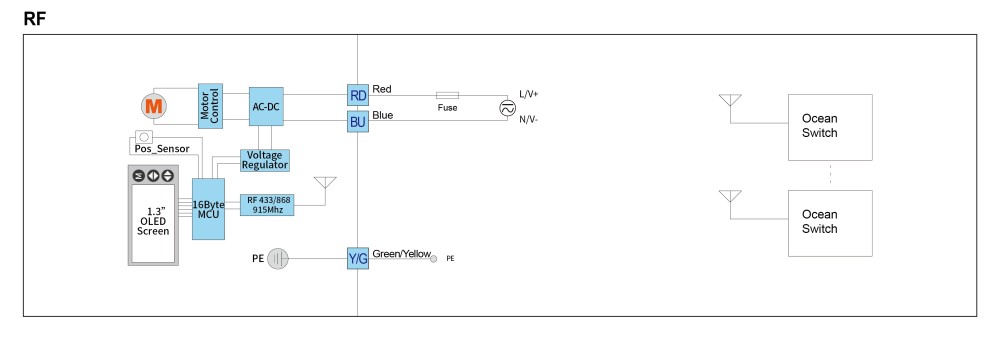

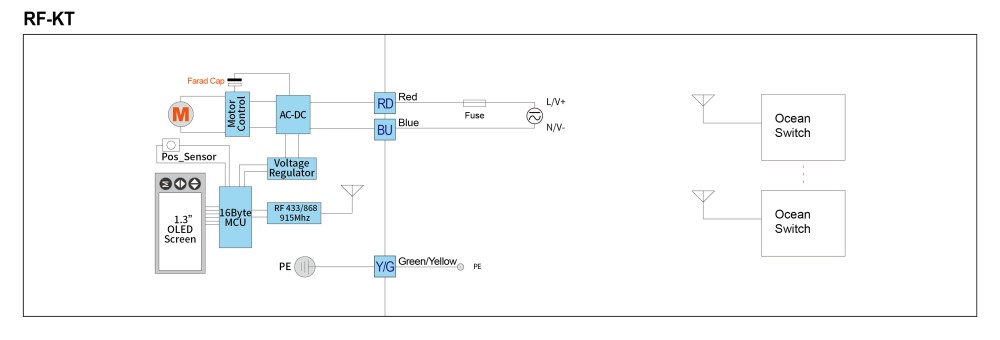

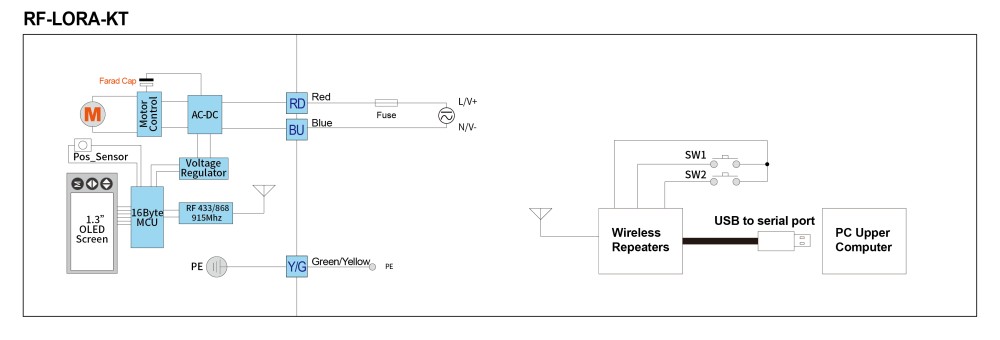

    schéma de câblage (1)schéma de câblage (2)schéma de câblage (3)schéma de câblage (4)schéma de câblage (5)

    Testez la borne pour les instructions de câblage de l'extrémité du câble

    1. Fusible : veuillez vous référer au manuel pour plus de paramètres.
