Actionneurs électriques intelligents marche/arrêt en série

Modèle

TCR-C/ TCN-C

Couple

10 Nm / 20 Nm / 50 Nm / 80 Nm / 110 Nm / 200 Nm / 400 Nm

Tension nominale

12 V CC, 24 V CA/CC, 95-265 V CA/CC

Angle de rotation

90°/180°/270°

Durée d'exécution

1s-25s

Classe de protection

IP67 ou type F

Matériau du boîtier

Alliage PC/ABS/aluminium moulé sous pression

Température ambiante

-15℃-45℃ (Plastique) -15℃-60℃ (Métal)

Commande manuelle

Embrayage/Clé hexagonale/Bouton

Indicateur de position

Indicateur mécanique ou indicateur OLED

Arbre de sortie

Octogone féminin ou carré masculin

Type de vanne

vannes à bille à 2 et 3 voies et vannes papillon

Options de positionnement

Interrupteur à double action 2 voies - 90° / 2 positions - 180° / 2 voies - 4 positions / 3 voies / 3 voies - 3 positions

Fonctions disponibles

Interrupteur à grande vitesse, type à sécurité intégrée, résistance anti-condensation, alarme de défaut

    Produit Paramètres

    Modèle Tension Couple Pouvoir Temps Câblage Retour Signal de défaut Photo physique
    TCR-01C AC/DC 24 V 10 Nm 12W 5s B3/BD3/B43/B33/B44 Type J Type A 01C
    AC/DC 95-265 V
    TCR/TCN-02C AC/DC 24 V 20 Nm 15W 10s B3/BD3/B43/B33/B44 Type J Type A 02C
    AC/DC 95-265 V
    TCR/TCN-05C AC/DC 24 V 50 Nm 25W 12s B3/BD3/B43/B33/B44 Type J Type A 05C
    AC/DC 95-265 V
    TCR/TCN-08C AC/DC 24 V 80 Nm 60W 10s B3/BD3/B43/B33/B44 Type J Type A 08 11C
    AC/DC 95-265 V
    TCR/TCN-11C AC/DC 24 V 110 Nm 100 W 10s B3/BD3/B43/B33/B44 Type J Type A 08 11C
    AC/DC 95-265 V
    TCR-20C AC/DC 24 V 200 Nm 50W 25 secondes B3/BD3/B43/B33/B44 Type J Type A 20°C 40°C
    AC/DC 95-265 V
    TCR-40C AC/DC 24 V 400 Nm 80W 25 secondes B3/BD3/B43/B33/B44 Type J Type A 20°C 40°C
    AC/DC 95-265 V
    Modèle Tension Couple Pouvoir Temps Câblage Retour Signal de défaut Photo physique
    TCR-01CH AC/DC 24 V 6 Nm 24W 2s B3/BD3/B43/B33/B44 Type J Type A 01C
    TCR/TCN-02CH AC/DC 24 V 20 Nm 85W 1s B3/BD3/B43/B33/B44 Type J Type A 02C
    AC/DC 24 V 15 Nm 25W 6s
    AC/DC 95-265 V
    TCR/TCN-05CH AC/DC 24 V 50 Nm 40W 5s B3/BD3/B43/B33/B44 Type J Type A 05C
    AC/DC 95-265 V
    TCR/TCN-08CH AC/DC 24 V 80 Nm 60W 5s B3/BD3/B43/B33/B44 Type J Type A 08 11C
    AC/DC 95-265 V
    TCR/TCN-11CH AC/DC 24 V 110 Nm 100 W 5s B3/BD3/B43/B33/B44 Type J Type A 08 11C
    AC/DC 95-265 V
    TCR-20CH AC/DC 24 V 200 Nm 100 W 15 secondes B3/BD3/B43/B33/B44 Type J Type A 20°C 40°C
    AC/DC 95-265 V
    TCR-40CH AC/DC 24 V 400 Nm 120 W 15 secondes B3/BD3/B43/B33/B44 Type J Type A 20°C 40°C
    AC/DC 95-265 V

    Modèle

    Tension

    Couple

    Pouvoir

    Temps

    Câblage

    Retour

    Signal de défaut

    Photo physique

    TCR-01C-KT

    12 V CC

    6 Nm

    18W

    5s

    KT32

    Type J

    Type A

    01C

    AC/DC 24 V

    AC/DC 95-265 V

    TCR/TCN-02C-KT

    AC/DC 24 V

    20 Nm

    36W

    10s

    KT32

    Type J

    Type A

    02C

    AC/DC 95-265 V

    TCR/TCN-05C-KT

    AC/DC 24 V

    50 Nm

    40W

    12s

    KT32

    Type J

    Type A

    05C

    AC/DC 95-265 V

    TCR/TCN-08C-KT

    AC/DC 24 V

    80 Nm

    60W

    10s

    KT32

    Type J

    Type A

    08 11C

    AC/DC 95-265 V

    TCR/TCN-11C-KT

    AC/DC 24 V

    110 Nm

    100 W

    10s

    KT32

    Type J

    Type A

    08 11C

    AC/DC 95-265 V

    TCR-20C-KT

    AC/DC 24 V

    200 Nm

    50W

    25 secondes

    KT32

    Type J

    Type A

    20°C 40°C

    AC/DC 95-265 V

    TCR-40C-KT

    AC/DC 24 V

    400 Nm

    100 W

    25 secondes

    KT32

    Type J

    Type A

    20°C 40°C

    AC/DC 95-265 V

    01/02/05C Instructions de câblage

    Instructions de contrôle : 【7 cœurs】

    SWest connecté àRD, l'actionneur tournera dans le sens horaire ↻ . Lorsque la vanne est fermée,WTse connectera à BN, en envoyant un signal totalement fermé.

    SWest connecté à BK, l'actionneur tournera dans le sens antihoraire ↺. Lorsque la vanne est ouverte,WTse connectera à GY, en envoyant un signal totalement ouvert.

    Note 1 :Pendant le fonctionnement de l'actionneur, WT n'est pas connecté à GY ou BN.

    Note 2 : Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent. WTn'est pas connecté à GYou BN.

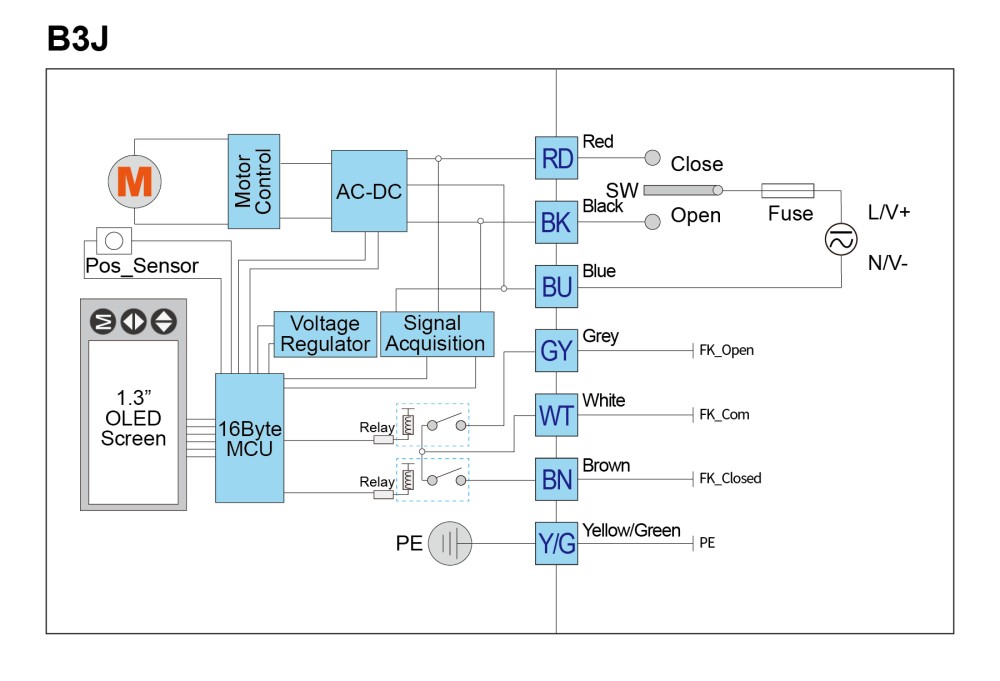

    B3J-02

    Instructions de contrôle : [7 cœurs]

    Si SW Si le contact est déconnecté, l'actionneur actionnera la vanne dans le sens horaire pour la fermer. Lorsque la vanne est complètement fermée, WT se connectera à BN, en envoyant un signal totalement fermé.

    Si SW Une fois connecté, l'actionneur entraînera la vanne dans le sens antihoraire pour l'ouvrir. Lorsque la vanne est complètement ouverte, WTse connectera à GY, en envoyant un signal totalement ouvert.

    ※ Remarque 1 :Pendant le fonctionnement de l'actionneur, WT n'est pas connecté àGY ouBN.

    ※ Remarque 2 :Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent.WTn'est pas connecté à GY ouBN

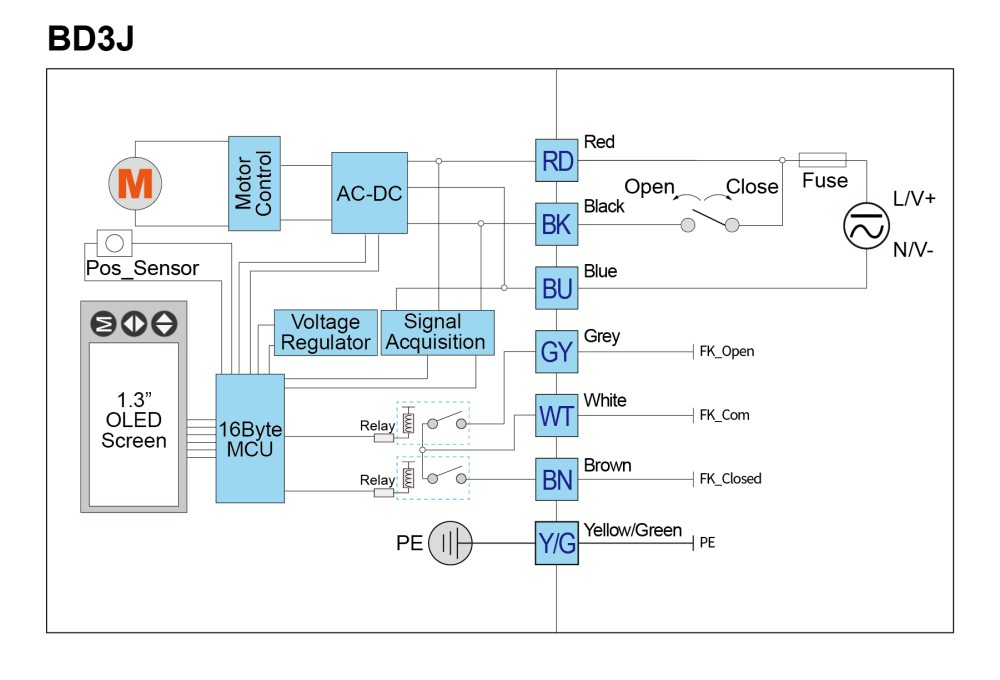

    BD3J-02

    Instructions de contrôle : [7 cœurs]

    SW1

    SW2

    Sens du flux

    Signal de retour d'information

    se connecter↺

    Déconnexion ↻

    WT se connecter avec BN

    Déconnexion ↻

    se connecter↺

    90°

    WT se connecter avec GY

    se connecter↺

    se connecter↺

    Défini par l'utilisateur

    WT se connecter avec GY BN

    ※ Remarque 1 : WT n'est pas lié à GY et BN, lorsque l'actionneur est en fonctionnement.

    ※ Remarque 2 : Après une coupure de courant, le signal de retour d'information et le signal de défaut disparaîtront. WT n'est pas lié à GY et BN.

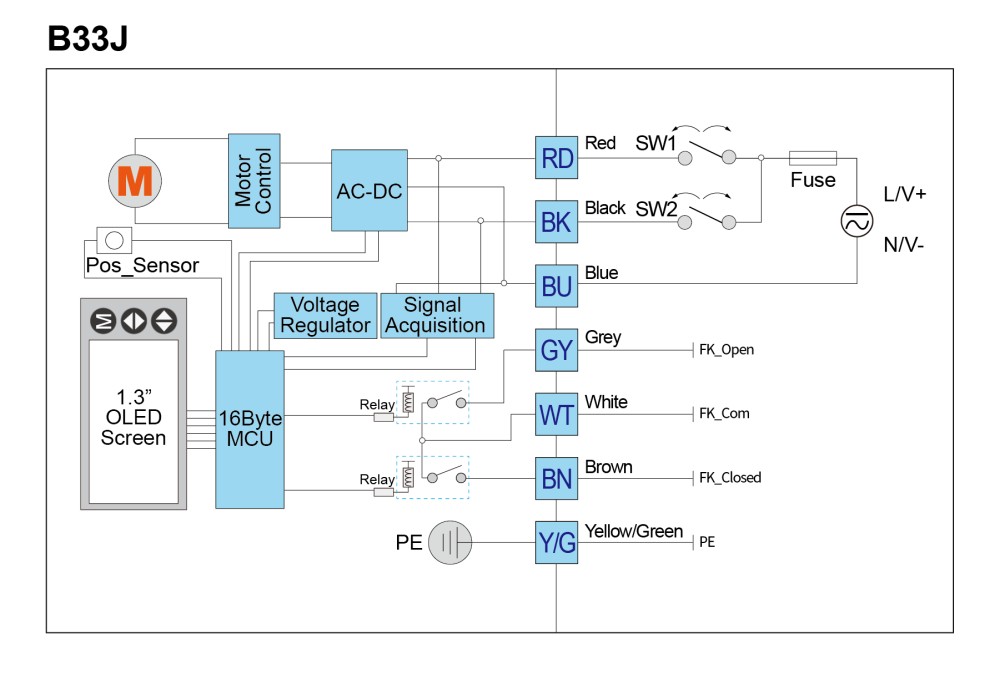

    B33J-02

    Instructions de contrôle : [9 cœurs]

    Si SW Si le contact est déconnecté, l'actionneur entraînera la vanne dans le sens horaire pour la fermer. Lorsque la vanne est complètement fermée, WTse connectera à BN, envoyant un signal totalement fermé.

    Si SWUne fois connecté, l'actionneur entraînera la vanne dans le sens antihoraire pour l'ouvrir. Lorsque la vanne est complètement ouverte, WTse connectera à GY, envoyant un signal totalement ouvert.

    ※ Remarque 1 : WTn'est pas connecté à GY etBN, lorsque l'actionneur est en fonctionnement.

    ※ Remarque 2 :Lorsque l'actionneur est bloqué ou que le commutateur n'atteint pas la position en raison d'autres défauts,WTse connectera à PL, envoyant un signal d'alarme

    ※ Remarque 3 :Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent.WTn'est pas connecté à GY BN PL

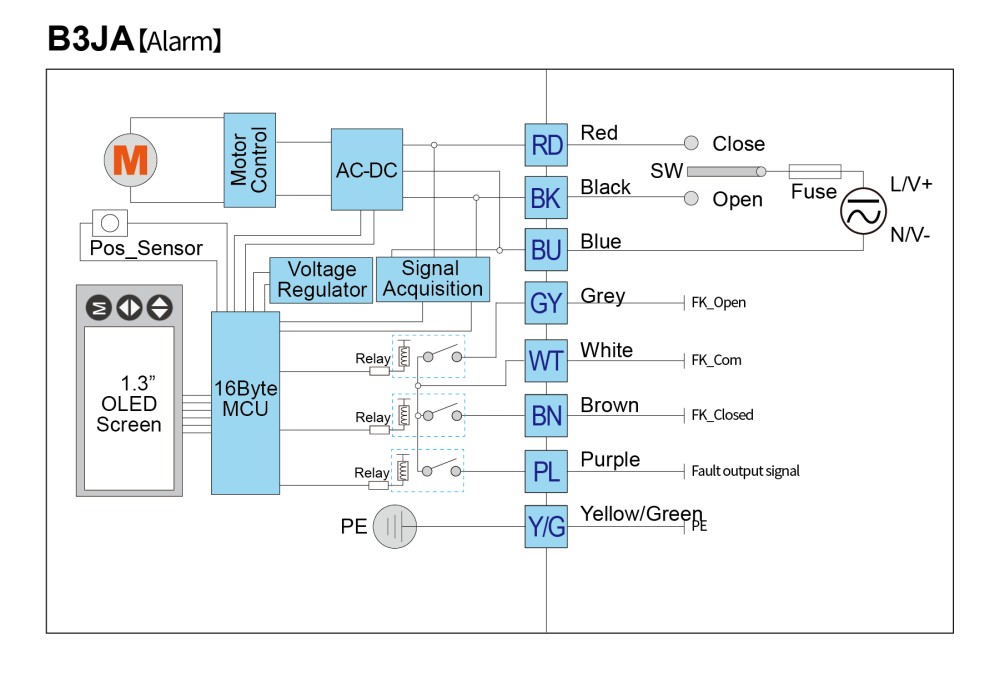

    B3JA-02

    Instructions de contrôle : [9 cœurs]

    Si SWSi le contact est déconnecté, l'actionneur entraînera la vanne dans le sens horaire ↻ pour la fermer. Lorsque la vanne est complètement fermée,WTse connectera àBN, envoyant un signal totalement fermé.

    Si SWUne fois connecté, l'actionneur entraînera la vanne dans le sens antihoraire ↺ pour l'ouvrir. Lorsque la vanne est complètement ouverte,WTse connectera àGY, envoyant un signal totalement ouvert .

    ※ Remarque 1 : BNn'est pas connecté à WTou GY, lorsque l'actionneur est en fonctionnement.

    ※ Remarque 2 : Lorsque l'actionneur est bloqué ou que le commutateur n'atteint pas la position en raison d'autres défauts,WTse connectera àPL, envoyant un signal d'alarme.

    ※ Remarque 3 : Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent.WTn'est pas connecté àGY BN PL.

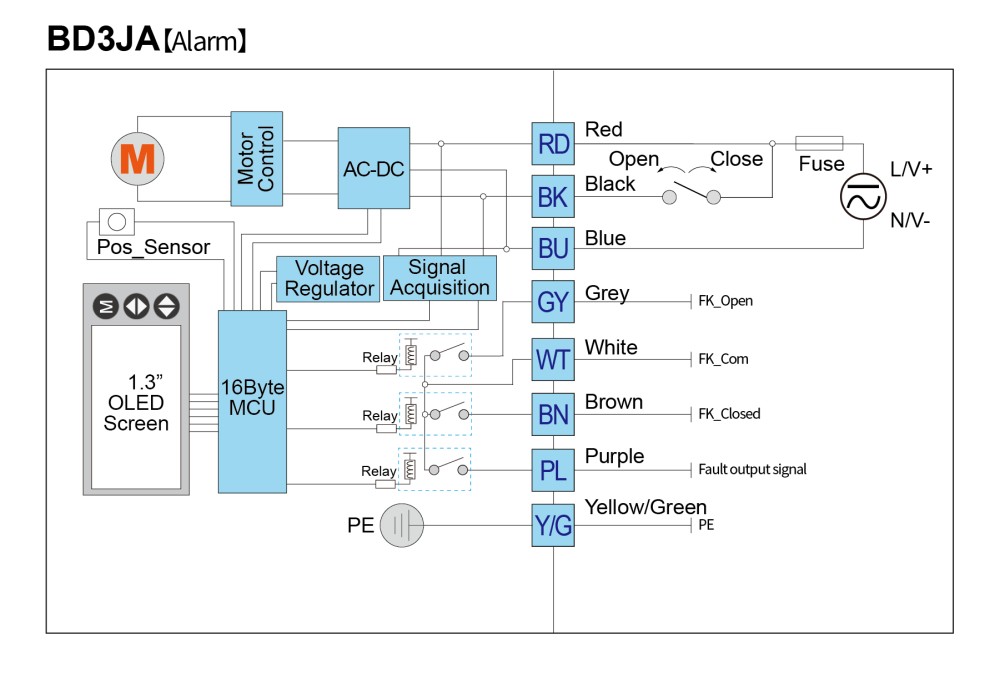

    BD3JA-02

    Instructions de contrôle : [9 cœurs]

    ※ Remarque 1 : WT n'est pas connecté àGY BN PL, lorsque l'actionneur est en fonctionnement.

    ※ Remarque 2 :Lorsque l'actionneur est bloqué ou présente d'autres défauts, empêchant ainsi la vanne de s'ouvrir ou de se fermer complètement,WT se connecte àPL, envoyant un signal d'alarme.

    ※ Remarque 3 :Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent.WTn'est pas connecté àGY BN PL.

    ※ Remarque 4 : Les positions définies par l'utilisateur peuvent être configurées via le menu.

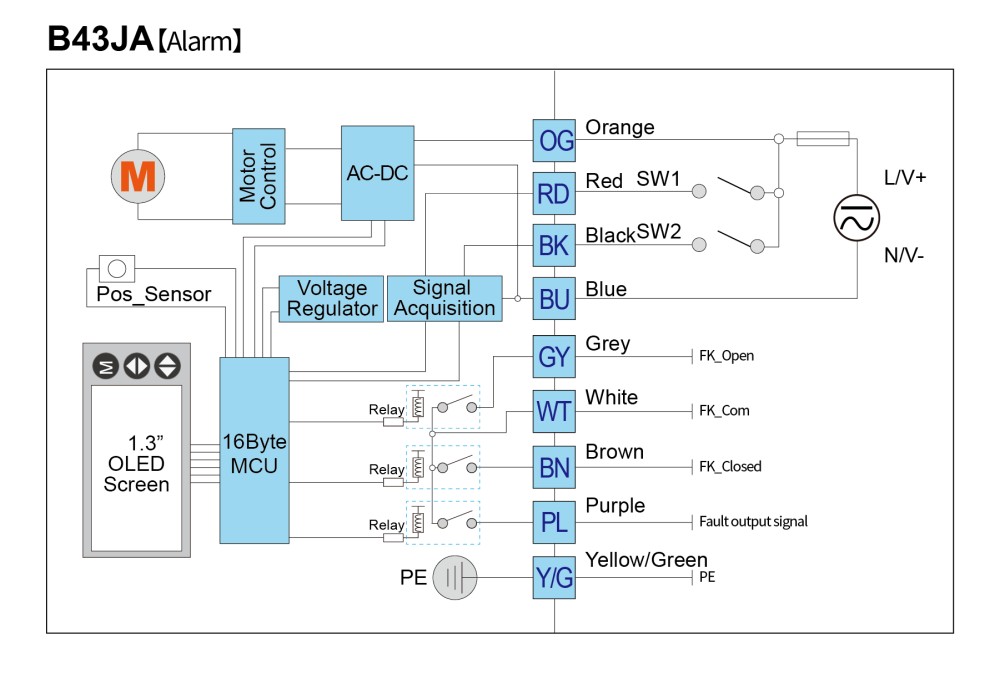

    B43JA-02

    SW1

    SW2

    Sens du flux

    se connecter↺

    Déconnexion ↻

    Déconnexion ↻

    se connecter↺

    90°

    se connecter↺

    se connecter↺

    Défini par l'utilisateur

    Déconnexion ↻

    Déconnexion ↻

    Défini par l'utilisateur

    Instructions de contrôle : [9 cœurs]

    SW1

    SW2

    Sens du flux

    Signal de retour d'information

    se connecter↺

    Déconnexion ↻

    WT se connecter avec BN

    Déconnexion ↻

    se connecter↺

    90°

    WT se connecter avec GY

    se connecter↺

    se connecter↺

    Défini par l'utilisateur

    WT se connecter avec GY BN

    B33J-02

    Instructions de contrôle : 【7 cœurs】

    Si SW si la connexion est déconnectée, l'actionneur fermera la vanne dans le sens horaire ↻. Lorsque la vanne est complètement fermée, WT se connectera à BN, en envoyant un signal totalement fermé.

    Si SW Une fois connecté, l'actionneur ouvrira la vanne dans le sens antihoraire ↺. Lorsque la vanne est complètement ouverte, WTse connectera à GY, en envoyant un signal totalement ouvert.

    ※ Remarque 1 :Pendant le fonctionnement de l'actionneur, WT n'est pas connecté àGY ouBN.

    ※ Remarque 2 :Après une coupure de courant, les signaux de retour d'information et de défaut disparaissent.WTn'est pas connecté à GY ouBN

    ※ Remarque 3 :En cas de coupure de courant, l'actionneur exécutera la commande de mise hors tension en mode KT32J.

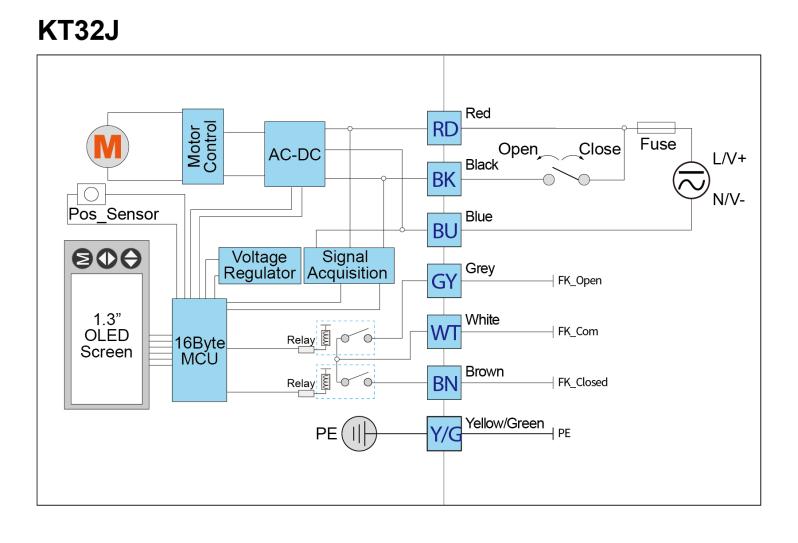

    KT32J

    Testez la borne pour les instructions de câblage de l'extrémité du câble

    1. Fusible : veuillez vous référer au manuel pour plus de paramètres.

    2. Capacité de commutation SW : veuillez vous référer au manuel pour plus de paramètres.

    3. Capacité de charge du contact de signal de retour : 0,1 A/250 V CA 0,5 A/30 V CC.

    4. Veuillez vous assurer que l'actionneur est correctement mis à la terre.

    5. Certains produits sont équipés d'une boîte de câblage ; l'utilisateur peut effectuer le câblage en respectant l'ordre de numérotation.

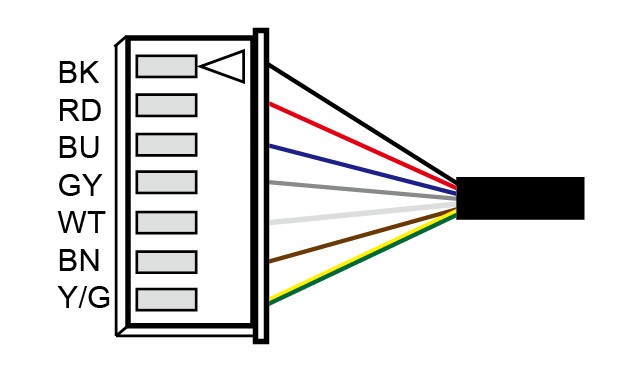

    Terminal de test (1)

    (L'utilisateur peut couper le terminal du câble car il n'est utilisé que pour les tests en usine.)

    Borne de câble pour test

    (Spécifications générales)

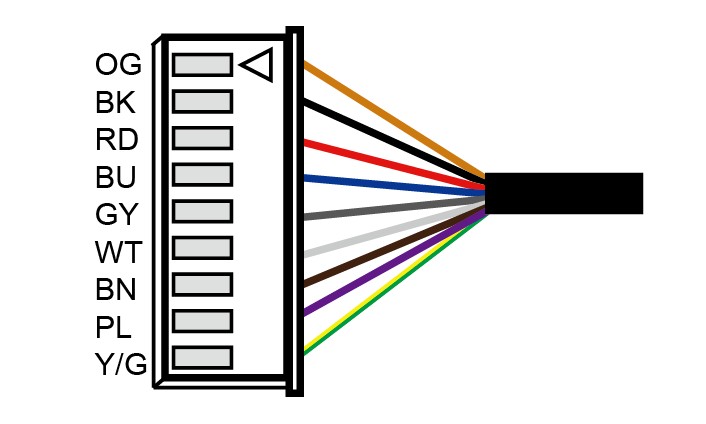

    Terminal de test (2)

    (L'utilisateur peut couper le terminal du câble car il n'est utilisé que pour les tests en usine.)

    Borne de câble pour test

    (Avec fonction d'alarme)

    08/11/20/40°C Instructions de câblage

    Instructions de contrôle :

    Quand SW est connecté à FERMER, l'actionneur tournera dans le sens horaire ↻ . Lorsque la vanne atteint la position fermée, 10 se connectera à 9 et donner le signal de fermeture.

    Quand SW est lié à OUVRIR, l'actionneur tournera dans le sens antihoraire ↺. Lorsque la vanne atteint la position ouverte, 10 se connectera à 8 et donner le signal d'ouverture.

    Note 1 : 10 n'est pas connecté à 8 ou 9 , lorsque l'actionneur est en rotation.

    Note 2 : Après une coupure de courant, le signal de retour d'information et le signal de défaut disparaîtront, 10 n'est pas connecté à 8 ou 9.

    Instructions de contrôle

    Instructions de contrôle :

    SWest connecté àFERMER, l'actionneur tournera dans le sens horaire ↻ . Lorsque la vanne est fermée,10 est connecté à 9, signalant la fermeture.

    SWest connecté à OUVRIR, l'actionneur tournera dans le sens antihoraire ↺. Lorsque la vanne est ouverte,10 est connecté à 8, signalant l'ouverture.

    Note 1 : 10n'est pas connecté à 8 ou 9, lorsque l'actionneur est en rotation.

    Note 2 : Après la coupure de courant, les signaux de retour d'information et de défaut disparaîtront, 10 n'est pas connecté à 8 ou 9.

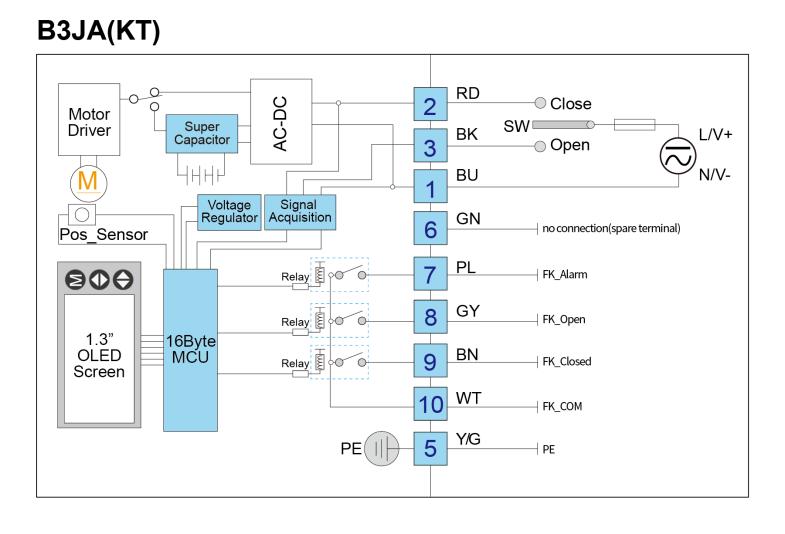

    Instructions de contrôle2

    Instructions de contrôle :

    QuandSWest connecté àFERMER, l'actionneur tournera dans le sens horaire ↻ . Lorsque la vanne atteint la position fermée,10 se connectera à 9et donner le signal de fermeture.

    Quand SWest connecté à OUVRIR, l'actionneur tournera dans le sens antihoraire ↺. Lorsque la vanne atteint la position ouverte,10 se connectera à 8 et donner le signal d'ouverture.

    Note 1 : 10n'est pas connecté à 8 ou9, lorsque l'actionneur est en rotation.

    Note 2 : Après la coupure de courant, le signal de retour d'information et le signal de défaut disparaîtront. 10n'est pas connecté à 8ou 9.

    Instructions de contrôle3

    Instructions de contrôle :

    SWest connecté àFERMER, l'actionneur tournera dans le sens horaire ↻ . Lorsque la vanne est fermée,10 est connecté à 9, signalant la fermeture.

    SWest connecté à OUVRIR, l'actionneur tournera dans le sens antihoraire ↺. Lorsque la vanne est ouverte,10 est connecté à 8, signalant l'ouverture.

    Note 1 : 10n'est pas connecté à 8 ou9, lorsque l'actionneur est en rotation.

    Note 2 : Après la coupure de courant, les signaux de retour d'information et de défaut disparaissent, 10 n'est pas connecté à 8ou 9.

    Note 3 : Pour l'actionneur doté d'une fonction de sécurité intégrée, celui-ci tournera dans la direction prédéfinie après une coupure de courant et s'arrêtera automatiquement lorsqu'il aura atteint la position prédéfinie.

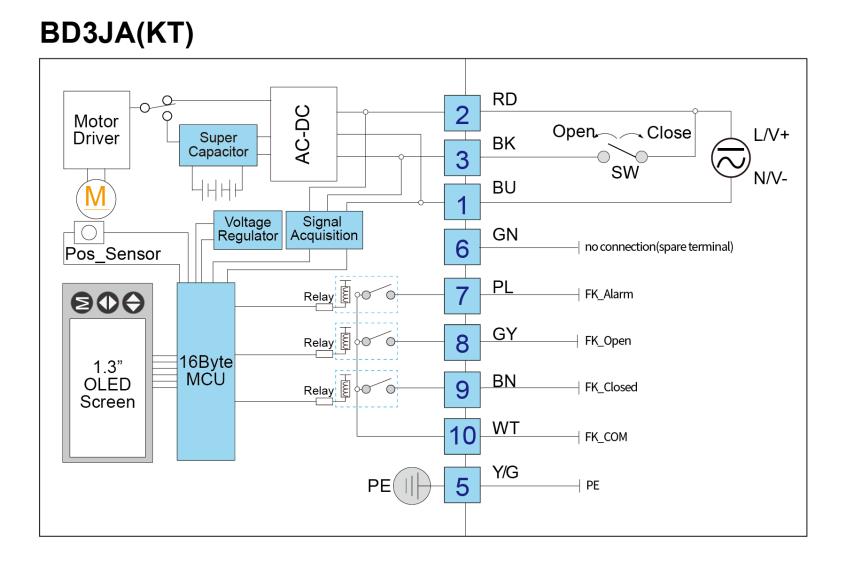

    Instructions de contrôle4

    Instructions de contrôle :

    Note 1 : 10n'est pas connecté à 8 ou9, lorsque l'actionneur est en marche.

    Note 2 : Après la coupure de courant, le signal de retour d'information et le signal de défaut disparaîtront. 10n'est pas connecté à 8ou 9.

    Note 3 :La position définie par l'utilisateur peut être paramétrée via le menu.

    SW1

    SW2

    Sens du flux

    se connecter↺

    déconnecter↻

    Déconnexion ↻

    se connecter↺

    90°

    se connecter↺

    se connecter ↺

    Défini par l'utilisateur

    Déconnexion ↻

    Déconnexion ↻

    Défini par l'utilisateur

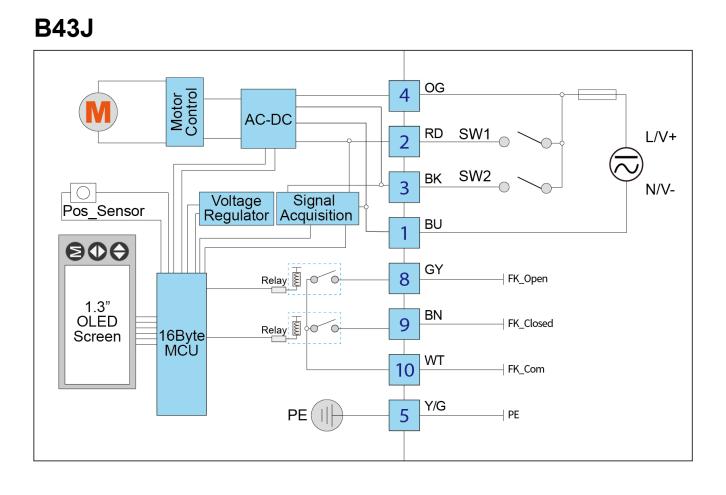

    B43J

    Instructions de contrôle :

    Note 1 : 10n'est pas lié à7, 8 et 9, lorsque l'actionneur est en marche.

    Note 2 : Lorsque l'actionneur est bloqué ou présente d'autres défauts, empêchant ainsi la vanne de s'ouvrir ou de se fermer complètement, 10se connectera à 7, donnant un signal d'alarme.

    Note 3 : Après la coupure de courant, le signal de retour d'information et le signal de défaut disparaîtront. 10n'est pas lié à 7, 8 et 9.

    Note 4 :La position définie par l'utilisateur peut être paramétrée via le menu.

    SW1

    SW2

    Sens du flux

    se connecter↺

    déconnecter↻

    Déconnexion ↻

    se connecter↺

    90°

    se connecter↺

    se connecter ↺

    Défini par l'utilisateur

    Déconnexion ↻

    Déconnexion ↻

    Défini par l'utilisateur

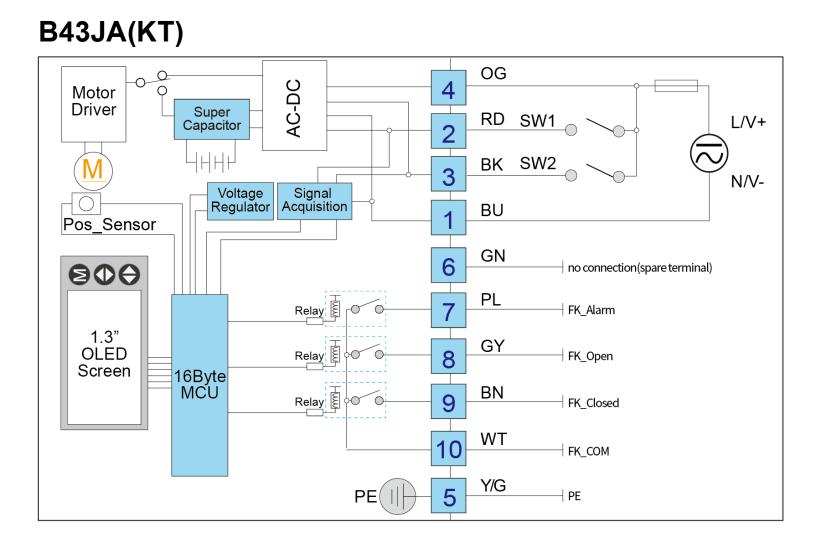

    Instructions de contrôle5

    Instructions de contrôle :

    SW1

    SW2

    Sens du flux

    Signal de retour d'information

    se connecter↺

    Déconnexion ↻

    10 se connecte à 9

    Déconnexion ↻

    se connecter↺

    90°

    10 se connecte à 8

    se connecter↺

    se connecter↺

    Défini par l'utilisateur

    10se connecte à 8 9

    Instructions de contrôle6

    Instructions de contrôle :

    SW1

    SW2

    Sens du flux

    Signal de retour d'information

    se connecter↺

    Déconnexion ↻

    10 se connecte à 9

    Déconnexion ↻

    se connecter↺

    90°

    10 se connecte à 8

    se connecter↺

    se connecter↺

    Défini par l'utilisateur

    10se connecte à 8 9

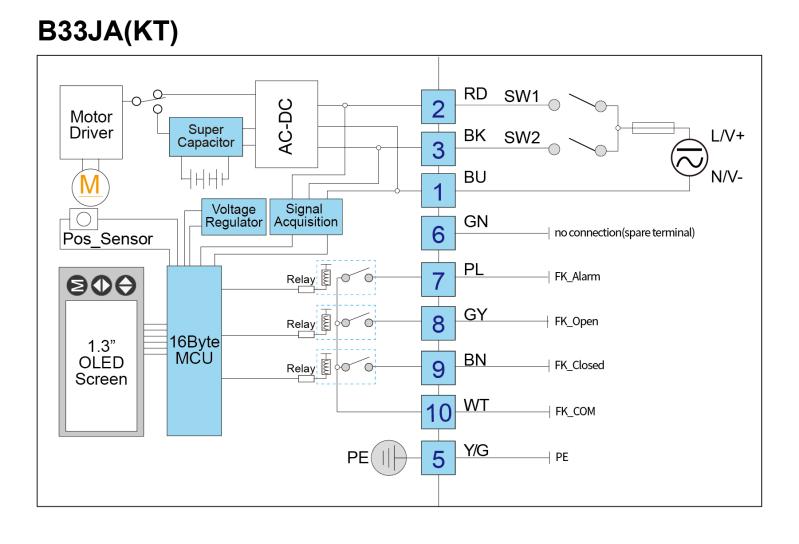

    Instructions de contrôle 7

    Bornier de test pour produit sans instructions de câblage

    1. Fusible : veuillez vous référer au manuel pour plus de paramètres.

    2. Capacité de commutation SW : veuillez vous référer au manuel pour plus de paramètres.

    3. Capacité de charge du contact de signal de retour : 0,1 A/250 V CA 0,5 A/30 V CC.

    4. Veuillez vous assurer que l'actionneur est correctement mis à la terre.

    5. La borne orange est destinée au produit 95-265V (y compris 220V). La borne noire est destinée au produit DC12V/DC24V.

    6. Certains produits sont équipés d'une boîte de câblage ; l'utilisateur peut effectuer le câblage en respectant l'ordre de numérotation.

    C

    Testez la borne pour les instructions de câblage de l'extrémité du câble

    1. Fusible : veuillez vous référer au manuel pour plus de paramètres.

    2. Capacité de commutation SW : veuillez vous référer au manuel pour plus de paramètres.

    3. Capacité de charge du contact de signal de retour : 0,1 A/250 V CA 0,5 A/30 V CC.

    4. Veuillez vous assurer que l'actionneur est correctement mis à la terre.

    5. Certains produits sont équipés d'une boîte de câblage ; l'utilisateur peut effectuer le câblage en respectant l'ordre de numérotation.

    Terminal de test (1)

    (L'utilisateur peut couper le terminal du câble car il n'est utilisé que pour les tests en usine.)

    Borne de câble pour test

    (Spécifications générales)

    Terminal de test (2)

    (L'utilisateur peut couper le terminal du câble car il n'est utilisé que pour les tests en usine.)

    Borne de câble pour test

    (Avec fonction d'alarme)

    Keep In Touch

    Contact Us

    We are committed to providing you with the best quality service and look forward to communicating with you to solve problems together and bring you a better experience.
